名 稱
單 位
數 值
主
電
路
額定工作電壓（Ue）
V
1500
額定工作電流（Ie）
A
2000、2600、3200
額定頻率
Hz
50
額定接通能力
4Ie（AC-4）
額定分析能力
工頻耐受電壓
相對地
kV
4.2
真空斷口
10

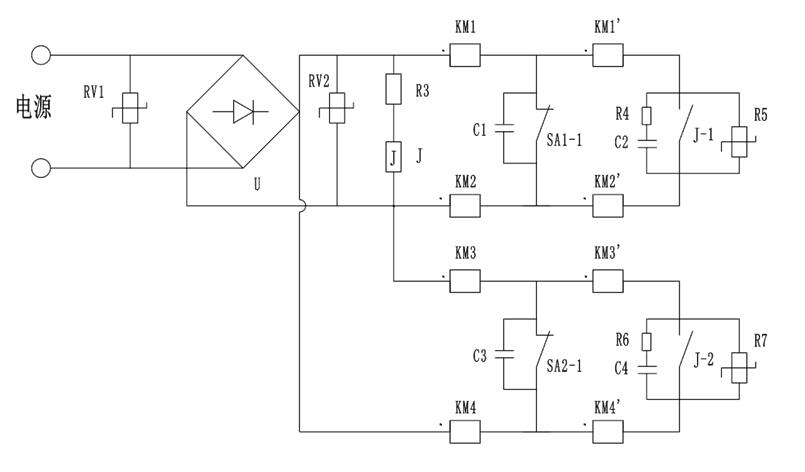

控制電路
額定電壓（Us）
AC/DC 110/220
額定功率（Ps）電保持
VA
≤1600/50(吸合/保持)
輔助電路
形式
3a＋3b
額定值
AC 380V/5A DC 380V/1A
控制電路、輔助電路對地工頻耐受電壓
2
額定操作頻率
長期
次/h
300
短期
600
機械壽命
萬次
30
電壽命
凈 重
kg
71
機械特性
合閘時間
ms
≤120
固有分閘時間
≤50
三相不同期
≤3
合閘彈跳
≤10
注：額定控制電壓亦可按用戶需要定制。
