LHJCZR2-12D(J)Y/200-40T□（d）
額 定 參 數
名稱
單位
數值
主
電
路
額定工作電壓 (Ue)
kV
12
額定工作電流 (Ie) (取決于熔斷器)
A
≤200
額定頻率 (fr)
Hz
50~60
額定關合能力
10Ie
額定開斷能力
8Ie
額定短時耐受電流
kA
6.3
額定峰值耐受電流
40
額定短路持續時間
s
4
額定預期短路開斷電流 (取決于熔斷器)
≤40
額定預期短路關合電流
100
交接電流
3150
工頻耐受電壓
相間、相對地
42
真空斷口
雷電沖擊耐受電壓
75

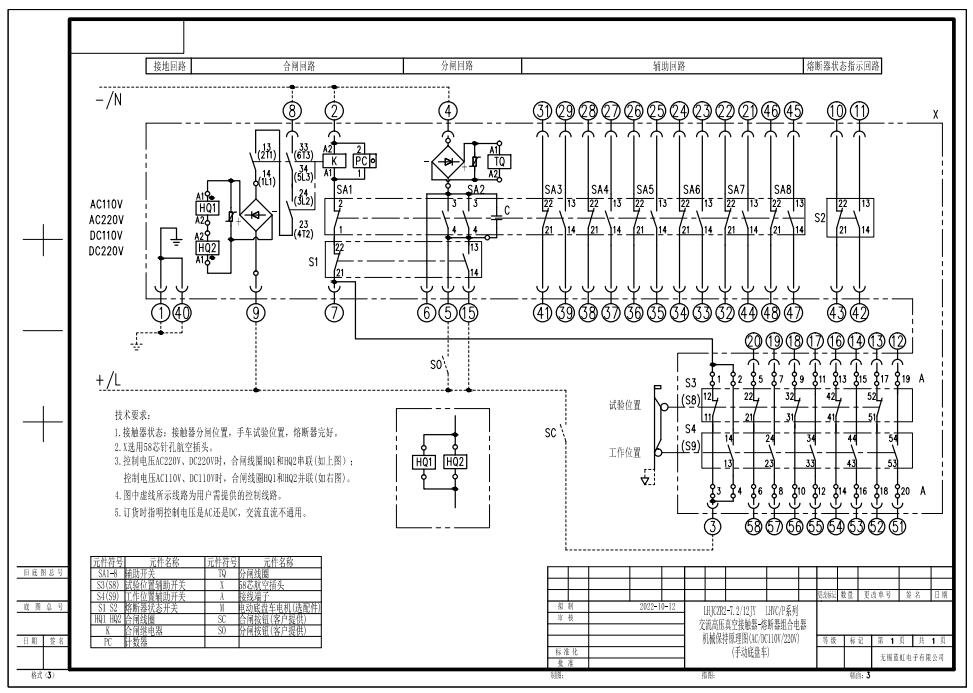

控制電路
額定電壓 (Us)
V
AC or DC. 110/220
額定功率 (Ps)
電保持
VA
≤1000/100 (吸合/保持)
機械保持
≤900/350 (合閘/分閘)
輔助電路
形式
6a+6b
額定值
AC200V/5A
控制電路、輔助電路對地工頻耐受電壓
2
額定操作頻率
長期或機械保持型
次/h
300
短期
600
機械壽命
萬次
30
電壽命
10(AC-3)
合閘時間
ms
≤150
機械特性
固有分閘時間
≤150(電保持)
≤60(機械保持)
三相不同期
≤3
合閘彈跳
≤6
注：額定控制電壓亦可按用戶需要定制
